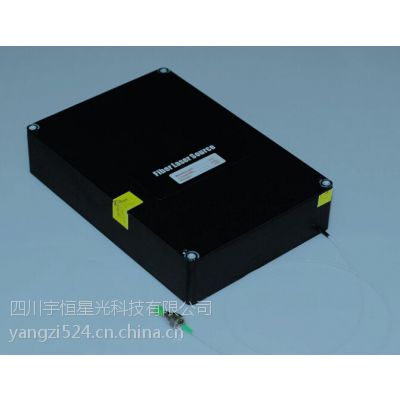

高功率940nm多模泵浦光源
产品简介
DFB-940-xx-MM-M-PUMP系列泵浦光源模块设计用于掺镱光纤放大器与激光器、高功率铒镱共掺光纤放大器与激光器等产品的开发与科学研究。内部集成940nm多模泵浦激光器（支持双泵浦激光器工作），大功率恒流源驱动电路，高性能激光器温度控制电路以及完善的保护电路；光路部分采用105/125um多模光纤输出，与绝大多数泵浦合束器完好兼容，内置光纤盘可用于扩展用户的外部光路，同时预留空间型光路安装位置，可满足一些特殊场合应用要求，如偏振锁模激光器中的空间型偏振控制器与准直器的安装。控制模式方面，模块支持自动恒流源工作模式（ACC）、自动外部光反馈光功率控制模式（O-APC）与自动外部电反馈光功率控制模式（E-APC），用户无需外接任何电路，只需将一路探测器信号（电信号与光信号均可）反馈给模块，并在模块上进行简单的设置，即可以实现光功率自动稳定控制，使用户无需耗费精力于控制电路部分，而将精力集中于用户光路功能实现与性能完善。为限度保护泵浦激光器损坏以及使用者的人身安全，模块内部采用大量逻辑电路使模块本身安全性得以保障。
同时，特别设计了紧急模式断电保护功能，位于模块电源端的紧急故障按键可有效降低误操作导致的损坏的可能。整机采用风冷散热模式，无需任何冷却液即可长期可靠工作，适合于一般工程条件下长期使用。
为方便客户使用，可选RS232串行接口与随机提供的上位机软件一起使用可对仪表内部状态与核心元器件工作状态（如泵浦激光器的工作温度、驱动电流和输出光功率等状态参数）进行监控。如果有特殊需求可随时与我们联系，为您定制设计、加工个性化产品。
产品特点高输出光功率（7W）支持单泵浦或双泵浦激光器105/125um多模光纤输出内置高效率自动温度控制电路（ATC）内置大电流激光器驱动电路支持自动恒电流工作模式（ACC）支持外部光反馈自动功率控制模式（O-APC）支持外部电反馈自动功率控制模式（E-APC）微处理器智能控制完备的状态显示与告警显示内部状态参量实时监控（可选）一键关机紧急故障处理模式墙电/风冷操作简便C. 应用领域光纤激光器高功率光纤放大器半导体泵浦固体激光器科学实验
D. 技术指标
| 参数指标 | 符号 | 测试条件 | 最小值 | 典型值 | 值 | 单位 |
| 波长范围 | Δλ | Po=7w | - | 940 | - | nm |
| 输出光功率 | PO | TA= 25 °C | | | 7 | W |
| 光谱线宽2 | W | TA= 25 °C | - | 4 | - | nm |
| 数值孔径3 | NA | - | - | 0.22/0.15 | - | - |
| 光功率稳定性 | PS | ACC模式 | - | 5 | 10 | ％ |
| O-APC模式 | - | 0.06 | 0.15 | dB |
| E-APC模式 | - | 0.06 | 0.15 | dB |
| 波长稳定性 | λS | T=30min | - | 0.1 | 0.3 | nm |
| 泵浦保护 | - | 可选 |
| 控制模式 | - | ACC模式（默认）/ O-APC模式 / E-APC模式 |
| 尾纤芯径 | - | - | 102 | 104 | 106 | um |
| 包层直径 | - | - | 123 | 125 | 128 | um |
| 涂覆层直径 | - | - | 230 | 250 | 270 | um |
| 工作温度 | TOP | - | +10 | - | +45 | ℃ |
| 存储温度 | TS | - | -20 | - | +75 | ℃ |
| 相对湿度 | RH | - | 5 | - | 95 | ％ |
| 外形尺寸 | L x W x H | 260 x 160 x 77 | mm |
| 电源 | DC +5V GND （可选AC 220V +/- 10% 50Hz +/-1Hz外置电源） |
| 电气接口 | 双DB25 Female矩形连接器 |
| 尾纤类型 | SMA型适配器 或 3mm PVC尾纤带连接器 或 900um松套管裸纤 |
| 光纤接口 | 输入光接口，输出光接口，输出监控光接口。 |
| 光路盘纤盒 | 内置盘纤盒，兼容Φ3/Φ5.5钢管封装，可容纳一组空间型光路器件。 |
